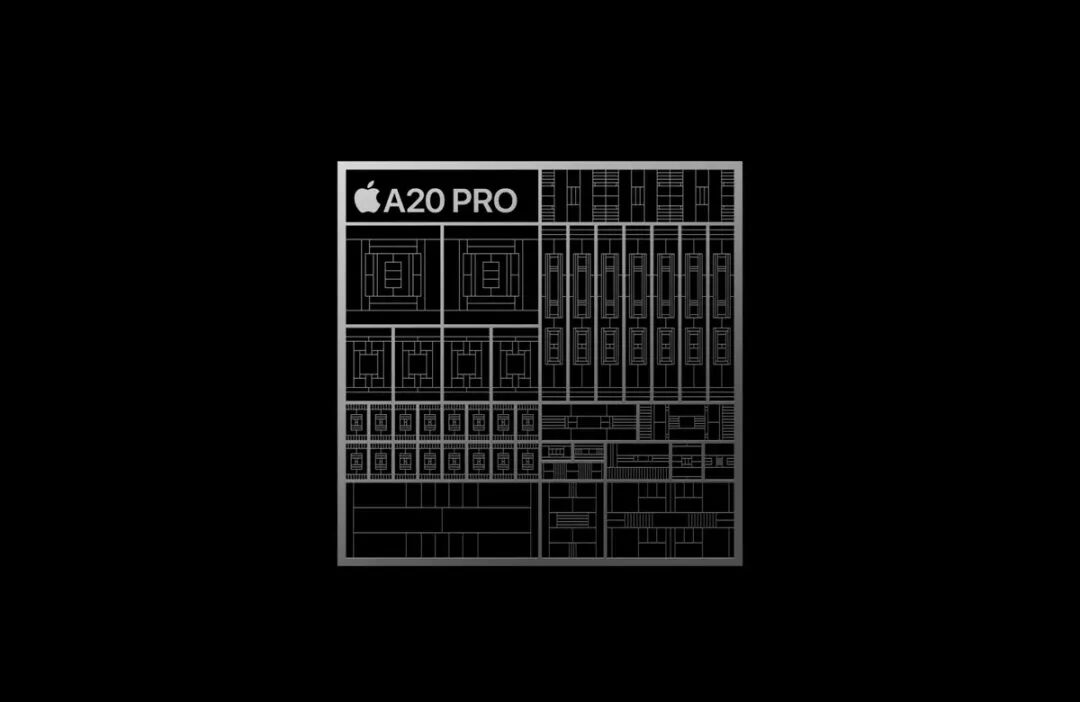

2026年9月10日，苹果在秋季新品发布会上正式推出了全新的旗舰级系统芯片——A20 Pro。这是苹果首款应用于iPhone的2nm制程芯片，也是整个智能手机行业首款量产的2nm SoC，标志着移动芯片正式迈入2nm时代。
2nm制程落地：从“堆参数”到“全面重构”
A20 Pro基于台积电2nm先进制程打造，苹果芯片团队在晶体管密度、能效曲线和核心架构上进行了系统性重构。CPU方面，芯片延续了6核设计，包含2颗全新的超级性能核心和4颗能效核心，性能核心速度较上一代A19 Pro提升约20%。苹果在发布会上称其为“桌面级”处理器，并宣称这是“智能手机中最快的CPU”。
GPU的升级幅度更为显著。A20 Pro首次将GPU核心数从上一代的6核扩充至7核，图形性能最高提升40%。这一变化配合新一代神经加速器，使FP8计算速度翻倍，对本地运行AI模型和复杂图形渲染任务的支持能力大幅增强。
真正体现苹果设计思路转变的，是AI算力与内存带宽的协同升级。A20 Pro配备了两组16核神经网络引擎，合计32核，AI处理能力达到A19 Pro的两倍。同时，芯片的内存带宽提升50%，苹果称之为“iPhone中内存接口最宽的芯片”。算力上去之后，数据能不能快速“喂”到计算单元，才是决定端侧AI体验的关键——苹果这次显然把这个问题放在了核心位置。
WMCM封装与散热：持续性能提升40%的秘密
如果说CPU、GPU的参数提升是“明线”，那么封装和散热体系的重新设计，才是A20 Pro真正值得关注的“暗线”。
A20 Pro首次采用了台积电的WMCM（Wafer-Level Multi-Chip Module，晶圆级多芯片模块）封装技术，取代了此前长期使用的InFO_PoP垂直堆叠方案。在传统方案中，DRAM内存芯片堆叠在SoC上方，虽然节省了空间，但内存产生的热量会直接传导至处理器，在高负载场景下加剧降频。WMCM则将硅裸片与内存改为并排放置，这一设计灵感来自苹果M系列芯片，使内存从SoC的热路径中脱离出来，芯片可以直接与均热板紧密贴合。
配合这一封装变革，iPhone 18 Pro系列搭载的新一代均热板散热面积达到上一代的三倍。全新均热板持续循环去离子水，在高负载下能够更长时间维持芯片的性能输出。苹果宣称，新封装、新散热材料和更大均热板的组合，使持续性能相比iPhone 17 Pro提升了40%，是“iPhone迄今为止最高的持续性能”。
过去几代A系列芯片的跑分成绩虽然亮眼，但“发热降频”始终是用户实际体验中的痛点。A20 Pro将芯片、内存和散热作为一套系统工程来处理，思路的转变比单项参数的提升更有价值。
首发设备：iPhone 18 Pro与折叠屏iPhone Duo
A20 Pro将率先搭载于iPhone 18 Pro和iPhone 18 Pro Max，以及苹果首款折叠屏手机iPhone Duo。其中，iPhone 18 Pro系列配备12GB LPDDR6内存，影像系统升级为48MP可变光圈主摄，续航方面iPhone 18 Pro Max视频播放时间达到45小时。
折叠屏iPhone Duo的加入尤为值得关注。由于折叠形态对散热空间提出了更苛刻的要求，iPhone Duo采用了另一套散热方案，A20 Pro为其提供的持续性能提升为35%。此外，A20 Pro还新增了专用显示引擎，用于同时驱动Duo的内外双屏并实现流畅的展开/折叠过渡动画。
从行业层面看，A20 Pro的发布不仅是一次常规的代际升级。2nm制程的量产落地、WMCM封装的首次商用，以及苹果将“持续性能”作为核心卖点的策略转向，都意味着移动芯片的竞争维度正在从单纯的跑分竞赛，转向芯片设计、封装工艺与散热工程的一体化能力比拼。对于整个Android阵营而言，追赶的难度显然又上了一个台阶。
